LFZ1D-GHY3,LMZ(1D-4D)-GHY3 电流互感器
本型电流互感器采用树脂浇注成形，电流互感器用于户内，交流50Hz，额定电压400V及以下的线路中供电流、电能计量之用，功率的测量及继电器保护之用。

概述



本型电流互感器采用树脂浇注成形，电流互感器用于户内，交流50Hz，额定电压400V及以下的线路中供电流、电能计量之用，功率的测量及继电器?；ぶ谩?/p>



正常工作条件



1、安装场所：户内

2、周围空气温度：-5℃～+40℃，平均温州不高于+35℃。

3、环境湿度：空气相对湿度≤85%。

4、海拔高度：不超过1000米

5、大气条件：无严重影响互感器绝缘的污秽及侵蚀性。

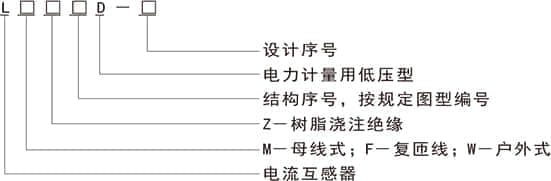

型号及含义






主要技术参数



1、准确级：0.2S、0.5S。

2、额定电压：400V

3、额定频率：50Hz

4、额定一次电流、额定二次电流、额定负荷及准确级见表2。

5、绝缘性能：一次绕组对二次绕组及地，二次绕组对地能承受短时工频耐压3kV。

6、绝缘电阻测量：一次绕组对二次绕组及地绝缘电阻≥100MΩ。

7、互感器的电流误差和相位差不超过表1所列限值。

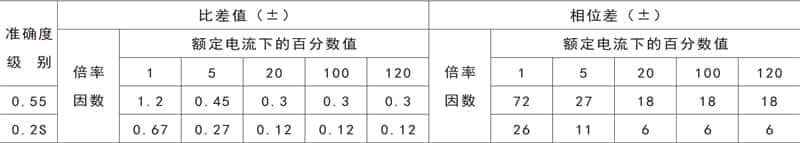

电流互感器基本误差限值
