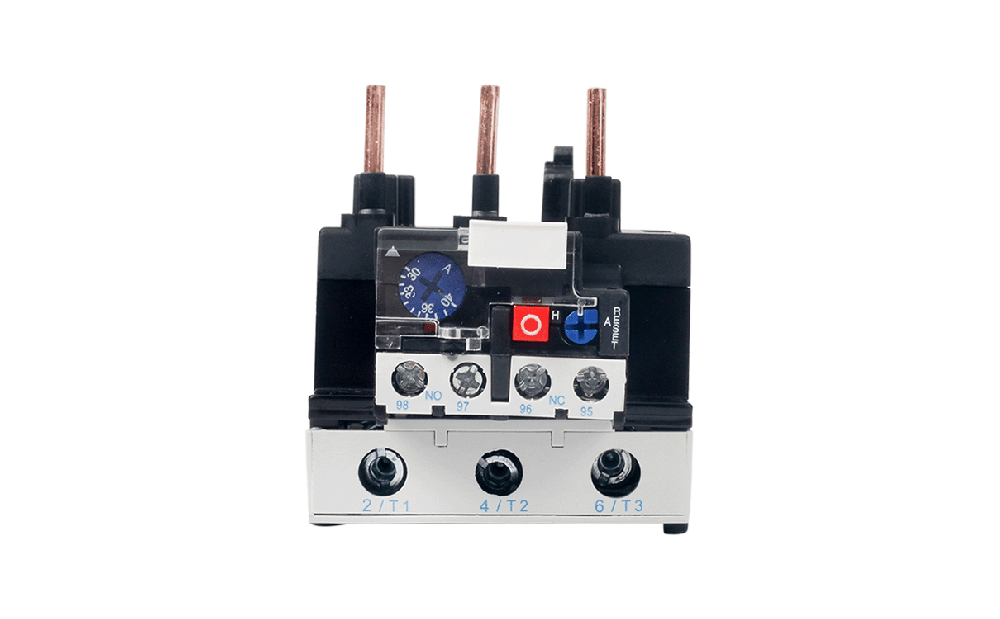

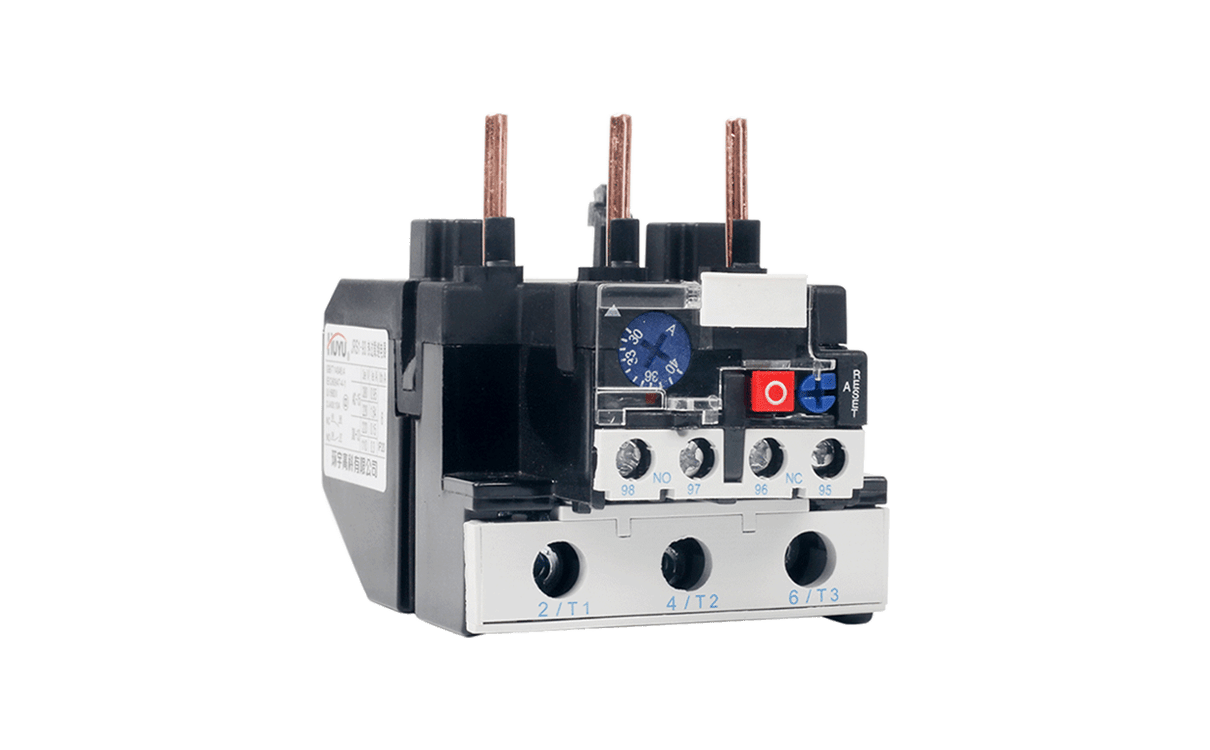

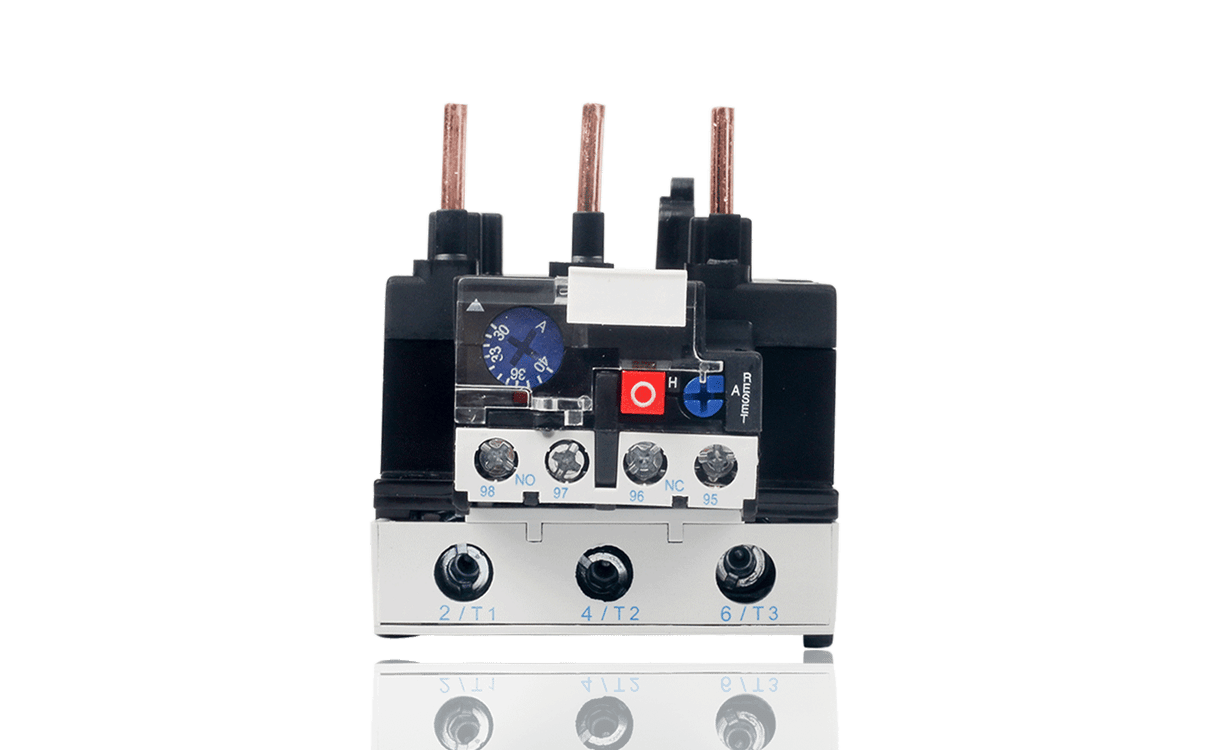

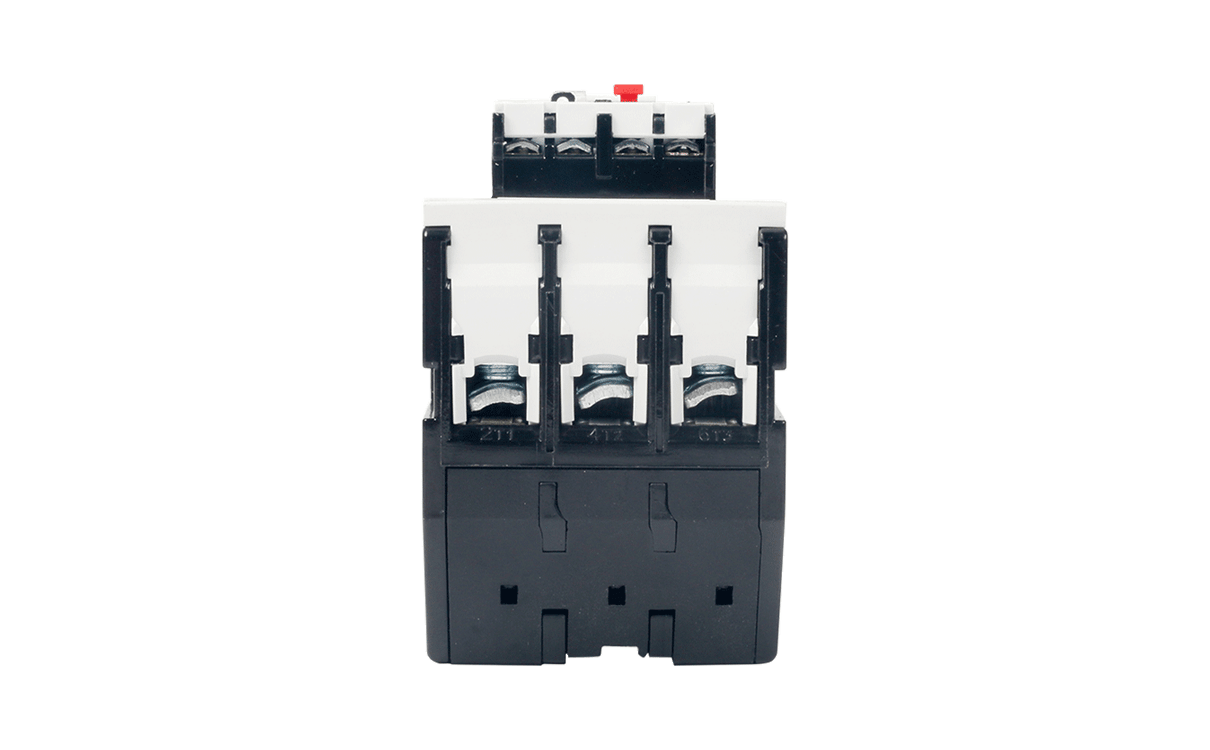

JRS1 热过载继电器
JRS1系列热过载继电器主要用于交流50Hz,额定工作电压至660V，额定工作电流0.1～93A的电路中，用于起动和加速电动机至正常转速，并作电路和三相交流电动机的过载、断相保护，并可与适应的交流接触器组成起动器。同类型号：LR2、JR28。
型号

概述



JRS1系列热过载继电器主要用于交流50Hz,额定工作电压至660V，额定工作电流0.1～93A的电路中，用于起动和加速电动机至正常转速，并作电路和三相交流电动机的过载、断相保护，并可与适应的交流接触器组成起动器。同类型号：LR2、JR28。

产品符合 GB 14048.4 标准。



正常工作条件



1、 周围空气温度为：-5℃～+40℃。24 小时内其平均值不超过+35℃。

2 、海拔：不超过2000m。

3 、大气条件：安装地点的空气相对湿度在+40℃时不超过50%，在较低温度下可允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。

4 、污染等级：3 级。

5 、安装类别：Ⅲ类。

6 、安装条件：安装面与垂直倾斜度不大于±5°。

7、 继电器除用螺钉安装外，还可用35mm 的标准导轨安装。

8、 冲击振动：继电器应安装和使用在无显著摇动，冲击和振动的地方。

9 、运输、储存：继电器在运输中不应受到剧烈的碰撞和振动，在运输和存储中均不得受到雨雪侵袭。继电器适于在-25℃～+55℃之间，短时间（24h 内）可达+70℃的温度下运输和存储。

型号及含义






主要技术参数



1、额定电流等级及热元件整定范围


注：本热过载继电器推荐使用熔断器型号为RT16或NT00


2、辅助电路参数



3、动作特性
